Противопожарные муфты РТМК

Противопожарные муфты РТМК

Производитель: ЕВРОРЕСУРС
Модель: Противопожарные муфты РТМК
Наличие: Есть в наличии
Чтобы получить предложение именно под Ваш обьем и адрес доставки:
позвоните нам: +7(900)966-0-777
или пришлите заявку на почту: manager@Energo-Izol.ru
или закажите

Противопожарные муфты РТМК со вспучивающимся огнезащитным составом — надежный барьер против распространения пламени по инженерным системам, проходящим через преграды (стены и перекрытия).
В строительстве, капитальном ремонте, реконструкции, переоснащении сооружений для монтажа внутренних коммуникаций широко используются трубопроводы из полимерных материалов. Узлы пересечения ими межэтажных перекрытий, перегородок и стен не должны снижать пожарно-технических показателей. Установка противопожарных муфт на стояках канализации и водопровода регламентирована ФЗ №123 и СНиП. Огнезащитные манжеты перекрывают отверстия в преградах образующиеся при пожаре, когда происходит сгорание или расплавление трубопроводов из полимерных материалов (ПВХ, ПП, ПЭ и другие).

Общий вид огнезащитных муфт и основные характеристики

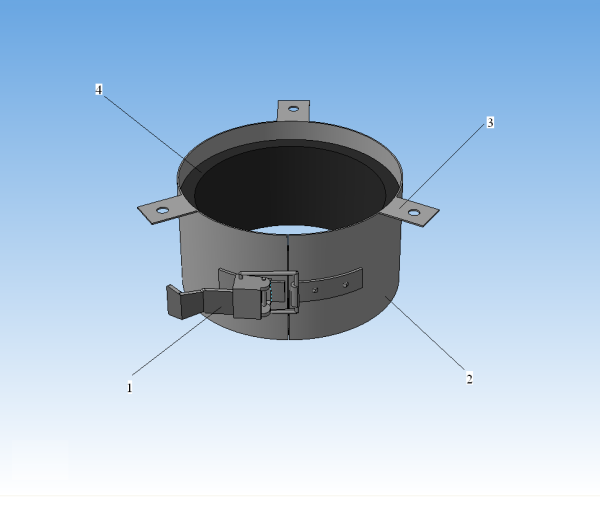

Конструктивно противопожарные манжеты для канализации и водопровода включают в себя разъемный корпус (2) из оцинкованной стали, внутри которого располагается вкладыш-лента (4) из терморасширяющегося резиноподобного материала. Крепление к основанию выполняется посредством анкерных болтов, дюбель-гвоздей, самонарезающих винтов через лепестки (3). Замок-стяжка (1) позволяет надежно фиксировать противопожарную муфту на трубе.

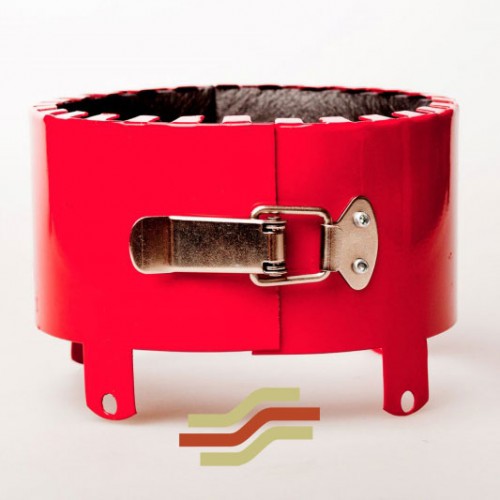

Противопожарные муфты РТМК

Принцип действия огнезащитных манжет РТМК

Принцип действия манжеты основан на способности резиноподобного вкладыша муфты при огневом воздействии значительно увеличиваться в объеме с образованием плотного, негорючего пенококса, который заполняет проходное отверстие и исключает распространение пламени и продуктов горения между этажами и смежными помещениями.

Под действием открытого огня конструктивные элементы могут разрушаться в течение нескольких минут. Исходя из этого, их соответствие установленному при испытаниях пределу огнестойкости и времени срабатывания пожарных манжет имеют решающее значение.

  • Температура срабатывания муфт РТМК — 170oС…200oС.
  • Время срабатывания — около 5 мин.
  • Начало срабатывания — на 15 секунде.

Противопожарные муфты производства «Евроресурс» имеют сертификат соответствия, подтверждающий, что предел огнестойкости преград (стен и перекрытий) с отверстиями под трубопроводы для водоснабжения и канализации, изготовленные из полимерных материалов равен EI 240.

Правила установки противопожарных муфт

Противопожарная муфта легко устанавливается на вертикальные и горизонтальные  трубы для водопровода и канализации. Разъемный корпус (2) с вкладышем (4) устанавливается на трубопровод лепестками (3) к преграде и стягивается замком-защелкой (1). Далее осуществляется крепление к преграде через отверстия в лепестках.

Схема установки

Схема установки Противопожарные муфты РТМК

На схеме изображена муфта РТМК в двух исполнениях: для установки под или над перекрытием (вид А) и непосредственно в перекрытии (вид Б). Чертеж в высоком разрешении доступен по ссылке.

Схема установки и монтажа

Вариантов монтажа два — одно- или двусторонняя установка под и/или над перекрытием, и утопление в конструкции с последующей заливкой цементным раствором.

Размерный ряд

При необходимости, возможно изготовление противопожарных муфт любых типоразмеров!

Тип муфты

Ø трубы, внешний, мм

Размер муфты, мм

Масса муфты, гр.

Ø муфты внутренний, мм.

Ø муфты внешний, мм.

Высота муфты, мм.

Толщина вкладыша, мм

РТМК-16

16

16-18

29-34

60±3

4

60-65

РТМК-20

20

20-22

34-40

60±3

4

70-75

РТМК-25

25

25-27

38±2

60±3

3-4

80-100

РТМК-32

32

32-34

46±2

60±3

3-4

100-110

РТМК-40

40

40-42

53-58

60±3

4

110-120

РТМК-50

50

50-52

60±2

60±3

4±1

160-170

РТМК-65

65

65-67

85±3

60±3

7±1

170-180

РТМК-75

75

75-77

85-90

60±3

7

190-200

РТМК-80

80

80-82

102±3

60±3

7±1

210-220

РТМК-90

90

90-92

112±3

60±3

7±1

230-240

РТМК-110

110

110-112

132±3

60±3

7±1

330-360

РТМК-125

125

125-127

150±3

60±3

9±1

390-410

РТМК-160

160

160-162

184±3

60±3

9±1

790-810

РТМК-200

200

200-202

224±3

60±3

10±1

1700-1720

РТМК-225

225

225-227

262±3

60±3

15±1

1900-1920



Размерные параметры муфт даны справочно. Уточнение и согласование конкретных размерных параметров муфт по каждому типоразмеру производится дополнительно.

Упаковка и хранение

  • Изделие поставляется в полиэтиленовой упаковке.
  • Срок хранения: 30 лет в диапазоне температур ± 50 °С.
  • Качество продукции соответствует ТУ  5285 - 001- 52158070-13.
