Изоляция для горячих трубопроводов пара (паропровода) до +220 град.С

В данном разделе приведены материалы для изоляция горячих трубопроводов до +220 град.С

Как спроектировать и посчитать изоляцию горячей трубы и трудопровода пара с температурой до +220град.С?

Стандартная труба, если она не относиться к нефтегазовой сфере или Атомной промышленности  - подчиняется нормам проектирования по СП 61.13330.2012 "Тепловая изоляция оборудования и трубопроводов". Расчет толщины изоляции происходит на основе этого нормативного документа.

Для обеспечения изоляции паропровода- нужно обеспечить три условия:

  1. Толщина изоляции паропровода должна быть рассчитана по нормам теплопотерь СП 61.13330.2012 (нормы приведены внутри документа)
  2. Толщина изоляции паропровода должна обеспечивать безопасную температуру на поверхности изоляции- чтобы персонал при случайном контакте не получил травм и ожогов.
  3. Толщина изоляции паропровода должна обеспечить защиту от конденсата транспортируемого пара - это повысит защиту от гидроудара. А в нектороых случаях когда транспортируются например пары серной или соляной кислоты - появление конденсата может разрушить оборудование и всю установку.

Мы можем посчитать толщины за Вас и предоставить готовый расчет:

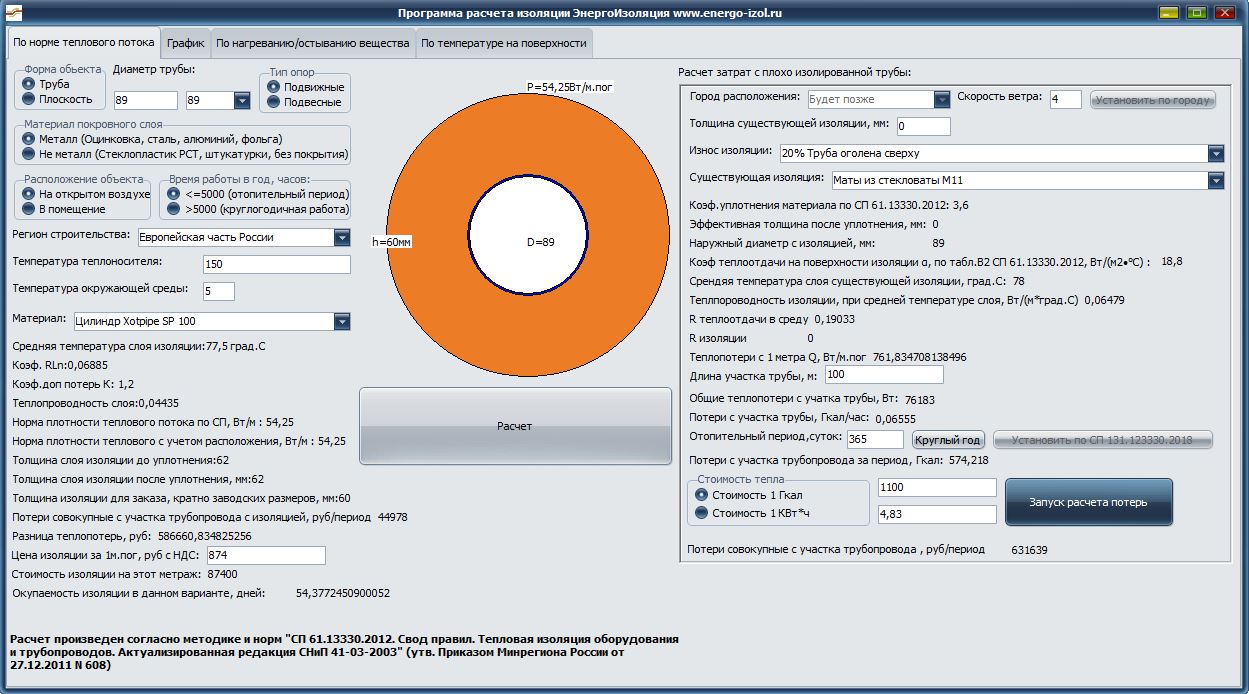

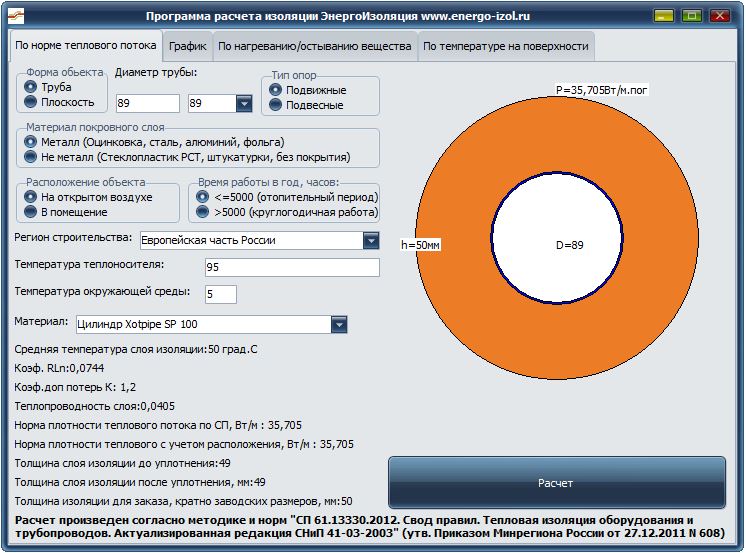

Программа расчета изоляции трубопровода по нормам СП 61.13330.2012

Согласно СП 61.13330.2012 конструкция тепловой изоляции должна включать в себя:

  • Теплоизоляционный слой ( материалы для него как раз приведены в данном разделе)
  • Покровный защитный слой.
  • Элементы крепления ( опорные кольца, хомуты, опорные скобы, проволока, подвесы)

Труба должна быть огрунтована для защиты от коррозии.

Почему категория паропроводов до +200 град.С выделена отдельно? Это такая температура - на которой простые базальтовые цилиндры из каменной ваты могут работать без дополнительных опорных элементов - Опорных хомутов или опорных скоб - и будут при этом самонесущими! Под данную температуру достаточно просто подобрать решение которое можно смонтировать силами самого заказчика.

Инструкцию по монтажу мы Вышлем Вам по запросу - Есть Видео инструкции и бумажная версия.

Окупаемость изоляции паропровода: ВАЖНО!

Как показывает практика - изоляция трубопроводов пара с температурой 150-200 градусов имеет очень быструю окупаемость - порядка 1-2 месяцев в зависимости от температур. При этом потери с плохо-изолированного паропровода всегда очень большие. Это происходит потому, что обычные трубы отопления работают в режиме 95 градусов в трубе и в среднем 5 на улице.  - разница температур- 90градусов.

Паропровод же работате в режиме 150градусов или более в трубе и +5-+20 на улице. - разница температур 135-120 градусов. Таким образом потери будут и зимой и летом очень большие.

Приведем пример расчета потерь тепла с разных трубопроводов горячей воды и пара (расчеты можем предоставить и под Ваш Обьект индивидуально)

  • По горизонтали - температура
  • по вертикали - диаметр паропровода
  • на пересечение- расход тепла Вт с 1м.пог
  • Регион - Москва
  • Работает в отопительный период
  • Для расчетов согласно СП 131.13330.2018 Строительная климатология берем уличную температуру -2град.С
  • Скорость ветра: 4 (средняя застройка)


Температура теплоносителя, град.С

потери Вт/м.пог

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

d=89мм

273

325

378

430

483

535

588

640

693

746

798

851

903

956

1008

1061

1113

1166

d=108мм

331

395

459

522

586

650

714

777

841

905

969

1032

1096

1160

1224

1287

1351

1415

d=133мм

408

486

565

643

722

800

879

957

1036

1114

1193

1271

1350

1429

1507

1586

1664

1743

d=159мм

488

581

675

769

863

957

1051

1145

1238

1332

1426

1520

1614

1708

1802

1896

1989

2083

d=219мм

672

801

930

1060

1189

1318

1447

1577

1706

1835

1965

2094

2223

2352

2482

2611

2740

2870

И это с 1метра! Представьте что у Вас каждый метр паропровода несет потери как домашний обогреватель 1.5-2.5кВт - каждый метр трубы!

На текущий момент мы уже реализовали множество инвест-проектов по замене изоляции и можем предоставить Вам все необходимые расчеты для принятия решения по замене изоляции

Приведем пример расчета:

Паропровод 150 градусов, D=89мм, работает круглый год как технологический.

Мы встречали уже много обьектов когда такая труба может быть не заизалирована вообще.

Проведем расчет:  по нормам СП 61.13330.2012 толщина изоляции должна составлять 60мм. чтобы обеспечить норму теплопотерь 54Вт/м.пог.

При этом голая труба в таких условиях отдает 761Вт/м.пог

Если у предприятия стоит собственный кател на газу - стоимость 1 Гкал тепловой энергии будет около 1100рублей за 1Гкал. (а муниципальные тепловые сети дают ценник около 2200р/1Гкал.)

Стоимость 1метра изоляции - усредненное решение с покрытием для улицы Цилиндры хотпайп Аутсайд - 874рубля ( это прайс)

Монтаж можно сделать либо силами сотрудников предприятия, либо нанять подрядчика.

Окупаемость изоляции составит 54 дня!

На 100 метров стоимость изоляции будет 87 400рублей.

А экономия тепловых потерь будет за год: 586 600р! (и это уже за минумос затрат на покупку изоляции)  И примерно такие результаты мы получаем на ЛЮБОМ паропроводе!

В случае если вы запитаны от городских тепловых сетей - эффект будет в 2 раза лучше т.к стоимость 1Гкал в 2 раза дороже!

Ниже приведены расчеты:

расчет изоляции паропровода

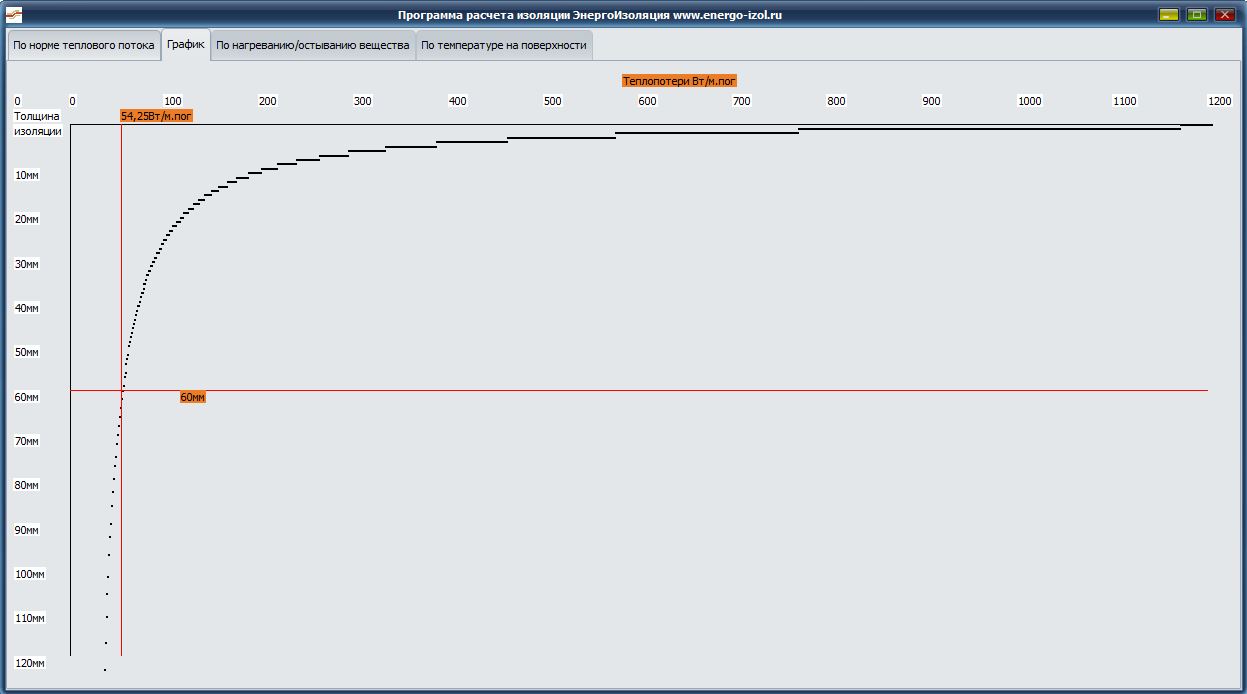

А вот это график зависимости тепловых потерь от толщины изоляции: Что такое норма тепловых потерь по СП 61.13330.2012. Это оптимальная величина которая приведена в СП. Она оптимальна потому, что зависимость тепловых потерь от толщины изоляции носит асимптотический харрактер. т.е до определенной толщины изолировать есть смысл. а Сверх нормы каждый следующий сантиметр изоляции уже не дает такого эффекта ( смотрите картинку ниже) - и окупаемость затрат на каждый следующий сантиметр изоляции все хуже.

Именно поэтому грамотный расчет толщины делается по СП 61.13330.2012.

график потерь тепла с паропровода

На материалах которые мы поставляем мы можем сделать для Вас расчеты бесплатно - чтобы Вы могли оценить сколько можно экономить и принять решение о том стоит ли тратить деньги на изоляцию - звоните: +7-900-966-07-77

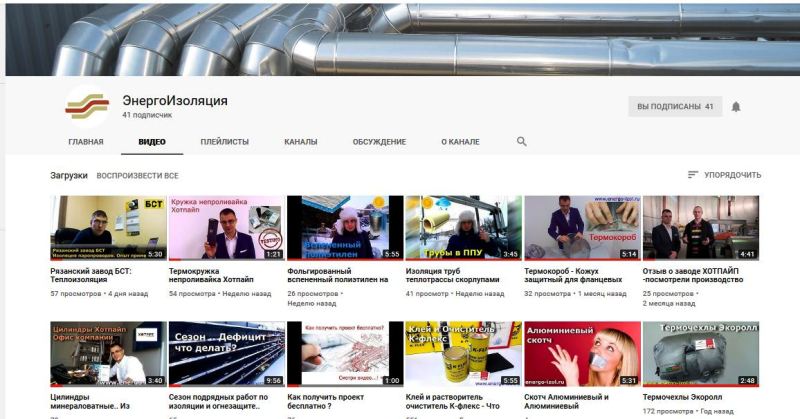

Отзыв и Пример хорошей изоляции можете посмотрреть в нашем видео а так же на нашем Ютуб-канале:
