Инстукция по монтажу теплоизоляционных цилиндров XOTPIPE SP Outside на уличные трубопроводы. Это текстовая версия для тех кому не удобно или нет технической возможности смотреть видео.

Цилиндры XOTPIPE SP Outside приходят к Вам в собранном виде в картонных коробках максимально готовые к монтажу.

Важно: Изделие Цилиндры XOTPIPE SP Outside в 2025 году получило очередные модернизации, и у нас появился двухсторонний поперечный нахлест и продольный. Эти нахлесты позволяют  защитить цилиндр от протечки с какой бы стороны вы его не взяли.

Последовательность монтажа:
1. Достать цилиндр из коробки, раскрыть Раскрыть цилиндр Накинуть на трубу. Накидывать надо так чтобы продольный нахлест ложился на прямой торец предыдущего цилиндра.
3. Закрыть цилиндр на П-образный продольный самодержащий замок паз - такой замок позволяет в большинстве случаев вести монтаж одному человеку (ну если внешние размеры цилиндра позволяют это сделать, на трубах с диаметром ближе к 630мм нужен будет второй человек чтобы закидывать цилиндр на трубу). После закрытия теплового замка цилиндр в большинсве случаев будет держаться сам, что позволит изолировщику накинуть хомуты и стянуть их.
4. Ориентировать цилиндр так, чтобы поперечный нахлест работал как козырек, а не как воронка. В новой модернизации этот нахлест двухсторонний, его нужно закрыть так чтобы вода стекала с цилиндра, а не затекала внутрь.
5. Зафиксировать цилиндр на трубе при помощи хомутов
6. Приступить к монтажу следующего цилиндра аналогично пунктам 1-4 при этом продольный нахлест нового цилиндра должен закрывать стык с предыдущим.

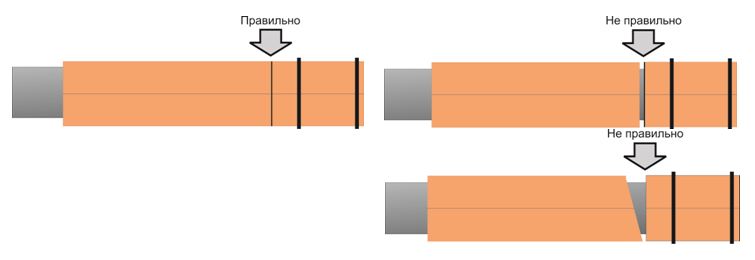

7. Поставить второй цилиндр вплотную к первому

8. Сместить продольный шов относительно первого цилиндра

10. Зафиксировать второй цилиндр хомутами
11. Повторить пункты 1-9, рекомендуется чередование продольных швов (продольные швы 1,3,5… цилиндров в одном положении, швы 2,4,6… цилиндров смещены относительно первых)
Количество алюминиевого скотча, необходимое для герметизации стыков
Для герметизации продольного и поперечных стыков цилиндров достаточно приклеивания скотча в один слой. На поперечных стыках, после проклеивания одногополного оборота вокруг цилиндра, край скотча следует клеить с небольшим нахлестом поверх первого оборота.
Обращаем внимание, не используйте в целях экономии некачественный скотч для герметизации стыков! Качество выполненной работы с его использованием будет несоответствующим, возможны отклеивания ленты в местах стыков цилиндров, что может повлечь за собой попадание в теплоизоляцию влаги и ухудшение теплоизолирующих свойств.
Как и чем лучше зафиксировать цилиндры на трубе

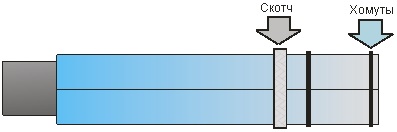

Цилиндры необходимо дополнительно фиксировать на трубе. После проклеивания стыков скотчем стяните цилиндр по диаметру (окружности) проволокой, лентой или хомутами в двух местах, на расстоянии 200 мм от краев цилиндра.
До 108 диаметра включительно можно не использовать дополнительное крепление цилиндров, при условии проклейки качественным скотчем. Если Вы не уверенны в качестве приобретенного скотча или квалификации монтажной бригады — лучше требовать дополнительной фиксации всех цилиндров без исключения.

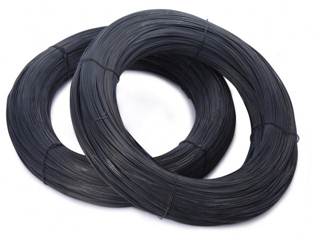

Вязальная проволока — самый дешевый вариант. Рекомендуется использовать проволоку диаметром 1,2 мм, отожжённую. Не требует дополнительного инструмента для монтажа. При всех плюсах имеет не самый лучший внешний вид. Для улучшения эстетических качеств можно заклеить поверх проволоки алюминиевым скотчем.

Бандажная лента — алюминиевая полоса шириной от 10 мм. Либо Стальная упаковочная лента типа 20х0,5 и им подобные. Самый крепкий вариант фиксации. Актуально для болших размеров и высоких температур. Для ее использования требуются специальные замки-бугели и инструмент. Имеет отличный внешний вид.

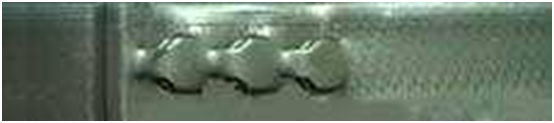

Бандажная лента может крепиться заклепкой или скобой:

Нейлоновые хомуты — аналогично пластиковым хомутам, которыми стягивают провода, нейлоновыми хомутами можно стягивать цилиндры. Имеют различную ширину, в зависимости от длины, и могут быть черного или белого цвета. Просты и удобны в использовании, не требуют навыков и дополнительного оборудования. Не везде можно купить, стоят дороже проволоки. Обратите внимание, на улице можно использовать только нейлоновые хомуты, пластиковые рассохнутся на солнце.

Полипропиленовая лента - аналогична металлической, но дешевле. Может быть разных цветов (для маркировки типа трубопровода). Такой же лентой упакованы коробки холодильников, стиральных машин и другой бытовой техники.

Может крепиться заклепкой при монтаже на удаленных участках или спайкой при наличии электрической сети. Для спайки используют переносные машинки.

Монтаж цилиндров XOTPIPE SP Outside в местах крепления трубопровода к опорам

Монтаж цилиндров в местах крепления трубы к опорам происходит в следующем порядке:

1. Раскрыть цилиндр

2. Накинуть на трубу, швом уперев в опору

3. Сделать вырез в частях цилиндра под размер опоры (вырез делается равными долями в обеих частях цилиндра, чтобы при закрытии, шов приходился посередине опоры)

4. Закрыть цилиндр на П-образный продольный паз

5. Герметизировать продольный стык цилиндра скотчем

6. Дополнительно зафиксировать цилиндр на трубе при помощи вязальной проволоки, бандажной ленты или нейлоновых хомутов

7. По желанию, места выхода опоры из трубы пройти строительным герметиком

8. Приступить к монтажу следующего цилиндра

9. Поставить второй цилиндр вплотную к первому со смещением продольного шва

10. Проклеить поперечный стык между цилиндрами скотчем

11. Зафиксировать второй цилиндр вязальной проволокой, бандажной лентой или нейлоновыми хомутами

Стоит ли применять герметик?
Если после монтажа цилиндров на трубу с опорой в месте выреза образуется щель, и вы допускаете, что туда может попасть вода — используйте герметик
Выбор герметика
Для герметизации цилиндра в месте выхода опоры трубопровода рекомендуется использовать силиконовый герметик, способный сохранять свои свойства при высоких температурах (до 300 градусов).
Акриловые герметики лучше не использовать из-за их невысокой рабочей температуры (до 75 градусов).
